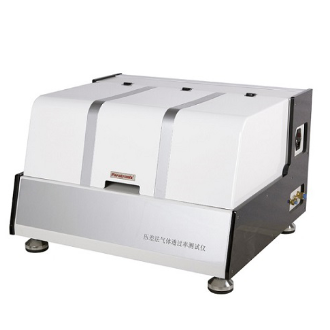

一、 产品简述
适用于塑料薄膜、复合膜、高阻隔材料、片材、金属箔片、橡胶等材料的O2、CO2、N2及空气等多种气体透过率的检测。
二、 技术参数
| 型号 | GTR-L3 |
| 测量范围（膜） | 0.1～50.000cc/㎡·24小时·0.1MPa |
| 试样数量 | 3 |
| 主传感器数量 | 3 |
| 测试模式 | 三腔均值 |
| 真空分辨率 | 0.1Pa |
| 真空度 | ＜20Pa |
| 试验压力 | 0.1 MPa～0.2 MPa |
| 气源压力 | 0.1 MPa～0.8 MPa |
| 试验气体 | O₂、N₂、CO₂或者其它气体 |
| 载气接口 | Ф6 |
| 真空管径 | 1/4″ |
| 校正方式 | 标准膜校正、真空传感器外校 |
| 样品厚度 | ≤3mm |
| 测试面积 | Φ97mm |
| 主机尺寸 | 765mm (L)×440 mm (W)×470mm (H) |
| 主机重量 | 50Kg |
| 电源 | AC 220V 50Hz |
三、 测试原理及产品描述
利用压差法的原理设计，将预先处理好的试样放置在上下测试腔之间，压紧密封好，然后对整个系统抽真空，当达到要求的真空度后，关闭下腔，向高压腔（上腔）充入一定的试验气体，并调节上腔压力，保持试样两侧形成恒定的气压梯度差，气体在压差梯度的作用下，由高压侧（上腔）向真空侧（下腔）渗透。精确测量真空腔（下腔）的压强变化，计算试样的各项阻隔性参数。完全符合GB1038、ASTM D1434等标准。
四、 参照标准
YBB 00082003、GB/T 1038、ASTM D1434、ISO 2556、ISO 15105-1、JIS K7126-A
五、 测试应用
| 基础应用 | 薄膜 | 各种塑料薄膜、塑料复合膜、纸塑复合膜、土工膜、共挤膜、镀铝膜、铝箔、铝箔复合膜、防水透气膜等膜状材料的气体渗透性测试 |
| 片材 | 各种工程塑料、橡胶、建材等片状材料的气体渗透性测试，如PP片材、PVC片材、PVDC片材等 | |
| 石油化工 | 适用于使用输送管道材料气体渗透性测试，如MDPE塑料CO2检测 | |
| 航空航天材料 | 适用于航空公航天材料的气体渗透性测试，如飞艇、气囊氦气检测 | |
| 生物降解膜 | 适用于生物降解膜的透气性能，如淀粉生物降解 | |
| 扩
展 应 用 |
纸 | 适用于纸塑等复合材料的透气性测试，如烟包装铝箔纸、利乐包装片材、方便面、纸杯等 |
| 软管、瓶、袋、片材 | 适用于各种化妆品的软管、铝塑管、软瓶片材的气体透过性测试 | |
| 漆膜 | 适用于各类膜漆涂覆、印刷的气体渗透性测试 | |
| 真空包装 | 适用于易电子产品等易受气体氧化腐蚀，损耗的真空包装制造片材，如消耗性传感器等 |
六、 产品特点
- 采用进口高精度真空传感器和压力传感器；
- 系统具备自检测能力，避免故障状态下继续测试；
- 专利的极限零点与密封管道系统,运用基线技术，去除系统误差，测试结果更精确；
- 独有的样品防侧漏结构设计，更加稳定可靠的安装试样密封；
- 具备精确的压力控制能力，与保压功能；
- 嵌入式系统控制，采用高品质元器件，保证仪器运行的稳定性、可靠性；
- 高速真空能力，减少真空时间，脱气更彻底，测试精度高；
- 测试时间短，效率高；
- 断电保存功能；
- 全程监控、自动记录，测试过程可全程重现；
- 自动测试：设定测试参数，开始后测试自动进行，自动判断试验结束并保存测试结果；
七、 产品配置
- 标准配置：主机、真空泵、真空波纹管、气体软管、减压阀、圆盘取样器、密封脂
- 选购件：瓶装测试夹具
- 自备：测试用气体瓶（氧气等）
