描述
一、 产品介绍

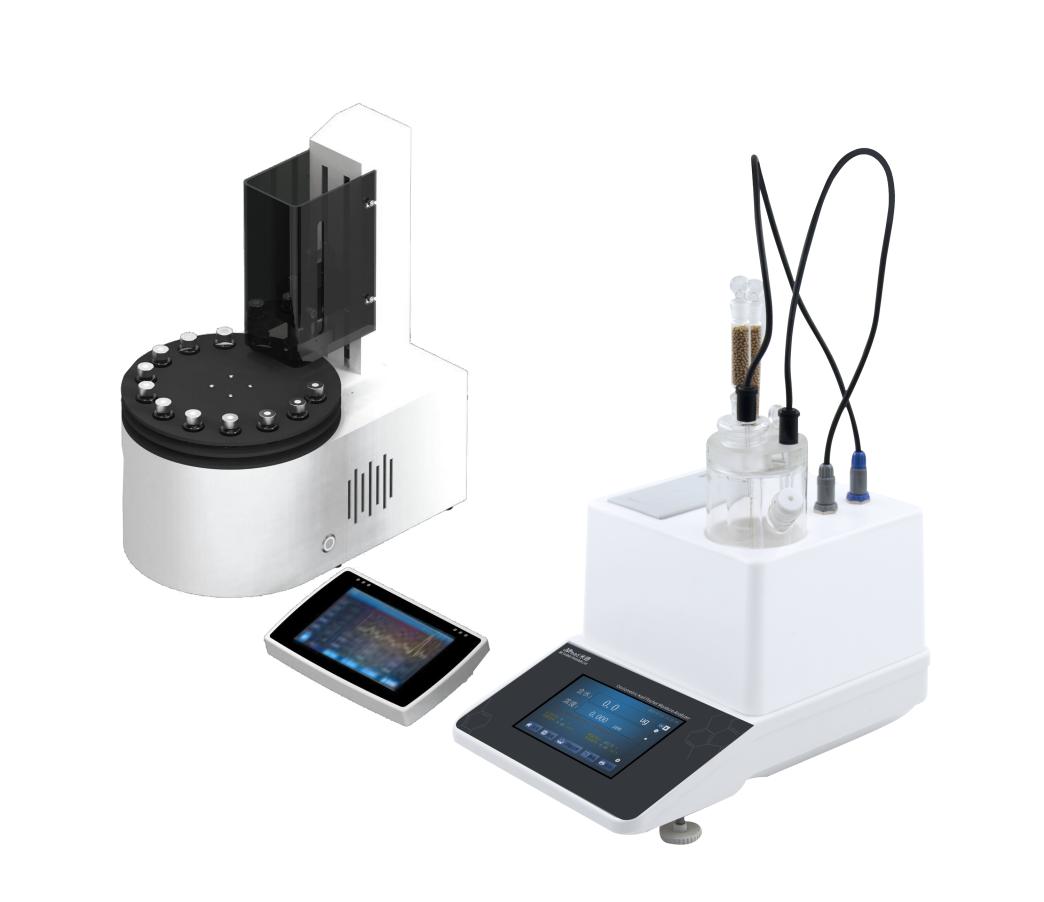

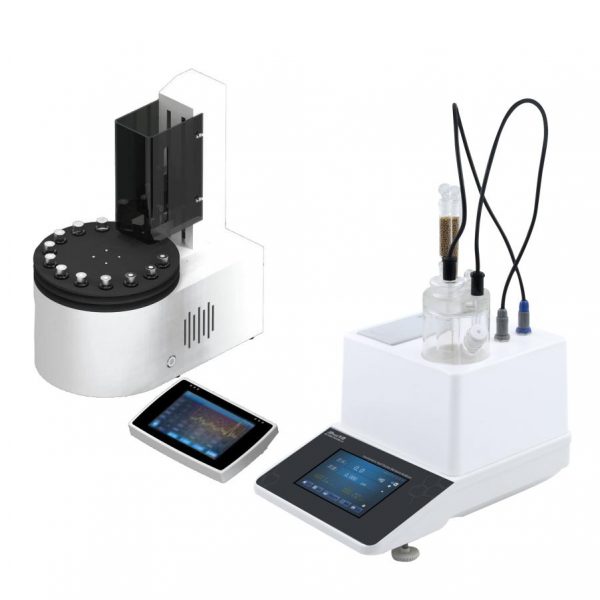

MDZY-KLKHF-12卡氏水分测定仪填补了国内空白,采用独特的针头设计,一次操作既可以实现载气输入,水汽输出,同时由于新的气路设计用极小的流量就可以实现水分蒸汽的传输,加热炉可以根据测试进程自动切换下一个样品瓶,无需等待样品瓶冷却之后更换瓶盖。
二、 适用场景
- 微量水分检测,仪器检测精度可以达到ppm级,非常适合锂电、塑料、石化等行业对水分检测要求高的行业。
- 样品量有限的产品水分检测,最低20mg即可测试(取样重量根据样品含水量决定),适用于医药行业等样品贵重且有限的行业。
- 产品加热有除水以外的挥发物的水分检测,常规加热失重法难以测试,适用于化学工业等领域。
三、 测试原理
卡尔·费休试剂同水反应为:
I2+SO2+3C5H5N+CH3OH+H2O=2C5H5N·HI+C5H5N·HSO4CH3
所用试剂溶液是由一定浓度的单质碘、I-及溶有二氧化硫的甲醇等混合而成。测量的依据是一定浓度的单质碘与I-所构成的平衡体系的导电能力,加在两电极上电流后使电极上分别交替发生如下反应:
2I--2e→I2
I2 +2e→2I-
溶液中存在过量的 I-,但 I-的浓度变化不对溶液导电性产生较大影响,而单质碘浓度在一定范围内变化时,将导致溶液导电性的有效变化,我们取单质碘浓度越高溶液导电能力变化越大这一范围为测量有效范围,通过测量加在浸入溶液的铂电极两端的电压所产生的电流强度的数值来反映溶液导电能力的强弱。把样品注入电解液中,样品中的水参加反应,通过仪器可测定出反应过程中碘的变化,而碘的消耗量可根据电解出相同数量碘所用的电量经仪器计算,在液晶显示器上直接显示出待测定的水的质量。仪器采用电解电流自动控制系统,电解电流的大小可根据样品中水分的含量进行自动控制,最大可达到 500mA。在电解过程中,水分逐步减少,电解速度随之按比例减小,直到平衡点,相应的滴定终点控制回路开启,仪器停止测量过程累积。这一系统保证了分析过程中的高精度、高灵敏阈和高速度。另外,在测定过程中,难免还会引进一些干扰因素,如从空气中浸入的水分,导致滴定池内产生空白电流。但是,由于仪器具有记存和扣除空白电流的功能,所以在液晶显示器上所显示的质量,就是样品中真正的水含质量。
四、 产品特点
- 采用高精度库仑法水分测定仪与卡氏加热炉联用,最低可以检测到3μg水,精度达到ppm级
- 空芯气针进样,和带加热功能的气体输送管路,零死体积水汽不凝结,操作更简单,同时也很大的提高了仪器的准确性和重复性;
- 可一次取好12个样品,依据测试进程自动切换样品瓶,免去每次测试都要临时取换样品瓶的步骤;
- 高清电容触摸屏,实时显示测量参数,简洁明了的功能菜单,全面的参数显示,操作方便快捷
- 内置5种方法可供选择,8种计算公式方便各种样品检测,自定义样品单位%、ppm、mg/kg等结果单位更加人性化
- 系统实时检测环境中的水分,精准扣除漂移,采用实时动态阻抗法判定滴定终点,测量结果更精准
- 最高温度300℃可以满足大部分样品检测,气流0-200ml可调,适合各种水分释放速度的样品
- 操作方便,用户只需要设置合适的温度,合适的流量,把样品放入事先准备好的样品瓶,放入加热器,然后把传输针扎入样品瓶的硅胶垫,在仪器上点开始测量即可。
- 无需等待上一次样品瓶冷却之后才能进行下一次样品测量,更换样品瓶过程中样品瓶始终保持密封状态,测量效率更高更准确,尤其是吸湿性强的样品无需担心空气中水分的干扰。
- 采用顶空进样的方式,保证每个测定采用“新”的样品瓶,样品测定无交叉感染。样品瓶体积小,确保较小的死体积和背景水分值。独立密闭样品瓶,测定时无需样品转移,结果更准确
- 旋盖式样品瓶,无需专用且昂贵的压盖器和开盖器,使用非常方便。
- 顶空进样技术,只有气体进入水分测定仪反应杯,不污染反应杯及电解电极
五、 适用国标
- GB/T 606-2003 化学试剂 水分测定通用方法 卡尔.费休法
- GB/T 8577-2010 复合肥料中游离水含量的测定 卡尔.费休法
- GB/T 11133-2015 石油产品、润滑油和添加剂中水含量的测定 卡尔费休库伦滴定法
- GB/T 7600-2014 运行中变压器油和汽轮机油水分含量测定法(库伦法)
- GB/T 6283-2008 化工产品中水分含量的测定 卡尔.费休法(通用方法)
- GB/T 11275-2007 表面活性剂 含水量的测定
- GB/T 12006.2-2009 塑料 聚酰胺 第2部分 含水量测定
- ……
六、 产品细节
1、5.7寸电容高清触摸屏,简单直观
2、内置多种终点判断方式,可以根据环境及样品情况自由选择
3、测试结果可根据标定结果自动校准
4、自动扣除漂移,自动检测载气中水分,可配合卡氏加热炉测试难溶样品
5、自动热敏打印机,配合内部存储,方便多样化的保存测试数据
6、空芯气针进样,顶空进样技术,自动更换下一个样品瓶,排除样品的交叉影响,不污染反应杯和电极
7、样品瓶10ml样品瓶垫:四氟与硅胶复合垫片,高温条件下不会释放可能产生副反应的物质
8、右下角是温度调节及气体流量调节,温度0-300℃可调气流0-200ml可调,适合各种水分释放速度的样品
9、分子筛干燥瓶设计,降低载气中水分的干扰
10、加热保温管路,防止水汽在输送过程中冷凝,提高测试准确性
七、 展会现场
食品行业●锂电行业● 塑料行业● 助剂行业●陶瓷冶金行业
八、 技术参数
产品型号 | MDZY-KLKHF-12 |
测定原理 | 卡尔费休库伦法(电量法) |
测量速度 | 2.8mgH 2 O/min(最大) |
测量范围 | 3μg-300mg(典型值) |
测量准确度 | 3μg(10ug–100μg H2O) ≤0.3%(水含量>100μg H2O)(不含进样量误差) |
测量分辨力 | 0.1μg H 2 O |
相对含水量范围 | 1ppm-100% |
电解电流 | 0-500mA 可调节 |
水分浓度分辨率 | 0.001ppm |
浓度单位 | %、ppm、mg/kg |
搅拌速度 | 无级触摸调节 |
漂移值空白值扣除 | 自动扣除 |
特殊功能 | 自动漂移补偿、环境及本底水分自动扣除、故障自检提示 |
显示及操作 | 彩色触摸屏 |
样品编号 | 用户可自由设定样品编号 |
存储数据 | 500条 |
打印功能 | 内置低能耗高速热敏打印机,58毫米纸宽 |
打印内容 | 根据用户测量公式及测量结果显示不同内容 |
日历/时间 | 当前时间、日期、检测时间日期显示并打印输出 |
终点指示 | 屏幕提示 / 打印输出 / 声音警告 / 终点灯指示 |
使用环境 | 温度 2℃-50℃,湿度‹90% |
功率消耗 | ≤50W |
主机尺寸 | 320*220*190mm |
电源电压 | 220V 50HZ 150W |
重量 | 主机净重 4kg 包装后 8KG |
产品名称 | 卡氏加热炉 |

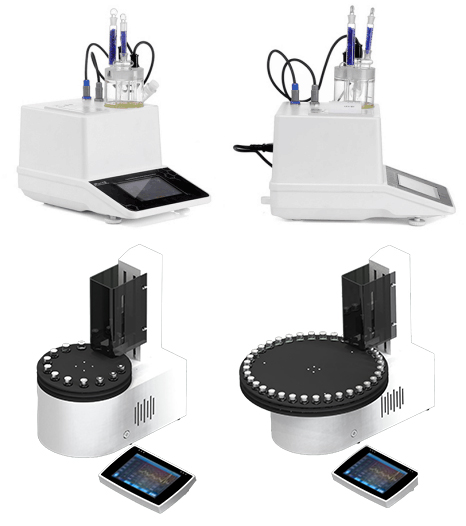

特殊功能 | 12工位自动进样装置(36工位可选) |
温控解析 | ±0.1℃ |
升温范围 | 40-300℃ |
升温速率 | 30℃/min (40-200℃) 10℃/min(200-300℃) |
降温速率 | 10℃/min |
流量范围 | 0-200ml/min(0.1Mpa) |
流量精度 | 0.1ml/min |
样品瓶规格 | 10ml(5ml、20ml 选配) |
恒温管路 | 12V 5W |
载气输入接口 | 3.2mm 耐腐蚀管路 |
载气系统 | 内置高纯空气发生器(可外接氮气、氧气等气源) |
环境温度 | 5-40 摄氏度 |
环境湿度 | <65%,湿度越干燥仪器越稳定 |
主机尺寸 | 350mm*250mm*220mm(不含进气支架) |
九、 使用操作
- 自备天平(建议万分之一精度)、高纯氮气(9999%)、标准氮气减压阀。
- 仪器通过高纯氮气作为载体,使挥发水分进入试剂进行反应。
- 连接好氮气-卡氏炉-水分仪,在卡氏炉上装入空样品瓶,通气进行平衡,扣除载气中的水分影响,调整水分仪上的进样延迟及电解时间参数。
- 仪器平衡结束后,在水分仪上输入样品重量,点击开始进样进行测试,用装有样品的样品瓶替换空样品瓶,卡氏炉加热后会使样品中的水分挥发,通过氮气将水分输送到水分仪的试剂中,水分仪识别水分参与,反应开始。
- 水分仪实时显示水分含量,待仪器再次平衡后,反应结束,此时水分仪显示最终的水分含量(ug)与质量浓度单位(ppm、%、mg/kg)。
十、 产品实拍
十一、 客户案例
- 新能源行业
常德昆宇新能源科技有限公司 | 阜阳海钠科技有限责任公司 | 为方能源科技有限公司 |
常德光宇新能源科技有限公司 | 凌容新能源科技股份有限公司 | 哈尔滨光宇新能源有限公司 |
哈尔滨光宇新能源有限公司 | 江西科宇新能源技术有限公司 | 宁波超霸能源有限公司 |
山东泰一新能源股份有限公司 | 湖北邦宇新能源科技有限公司 | 有维科技(苏州)有限公司 |
常州硅源新能材料有限公司 | 贵州芭田新能源材料有限公司 | 湖南奥邦新能源科技有限公司 |
江苏春兰清洁能源研究院有限公司 | 阜阳海纳科技有限公司 | 中航锂电(厦门)科技有限公司 |
海熠氢能科技(徐州)有限公司 | 深圳为方能源科技有限公司 |
- 医疗行业
合肥熠品医药科技有限公司 | 宁波易合医药有限公司 | 武汉迈特维尔医学科技有限公司 |
迈特维尔医学科技(长沙)有限公司 深圳康美生物科技股份有限公司 上海益思妙医疗器械有限公司 |
- 材料化工业
山东华氟化工有限责任公司 | 广东祥彩新材料有限公司 | 江苏龙蟠科技股份有限公司 |
山东海科新源材料科技股份有限公司 龙蟠润滑新材料(天津)有限公司 安徽汇久管业有限公司 | ||
萍乡高恒材料科技有限公司 德庆县万松林产香料制造有限公司 长乐恒申合纤科技有限公司 | ||
珠海长先新材料科技股份有限公司 吉林省长德新材科技股份有限公司 华亚芜湖塑胶有限公司 | ||
陕西延长石油物流集团有限公司包装制品分公司 杜强华微(北京)高新材料科技有限公司 | ||
康泰塑胶科技集团(郑州)有限公司 康泰塑胶科技集团(成都)有限公司 重庆溯联塑胶股份有限公司 | ||
山东文远环保科技股份有限公司 宁波广新纳米材料有限公司 深圳市安车检测股份有限公司 |
- 科研分析业
中国科学院上海硅酸盐研究所 北京中科光析化工技术研究所 中科院化学研究所 | |||
厦门大学 | 北京化工大学 | 中原工学院 | 煤炭科学研究总院 |
*若您已有卡尔费休水分测定仪,需要新增卡氏加热炉扩大测试适用范围,MDZY-KLKHF-36卡氏加热炉可与其他品牌卡尔费休水分仪进行搭配使用
十二、 装箱清单
序号 | 名称 | 数量 |
1 | 卡尔费休水分测定仪主机 | 1 |
2 | 卡氏加热炉主机 | 1 |
3 | 电解池瓶 | 1 |
4 | 电解电极 | 1 |
5 | 测量电极 | 1 |
6 | 干燥管 | 2 |
7 | 密封垫 | 2 |
8 | 真空硅脂 | 1 |
9 | 磁力搅拌棒 | 1 |
10 | 0.5ul进样器 | 1 |
11 | 100ul进样器 | 1 |
12 | 1ml进样器 | 1 |
13 | 打印纸 | 2 |
14 | 保险丝管 | 1 |
17 | 气体管路 | 20米 |
18 | 恒温管进样转接头 | 1 |
19 | 恒温管支架管 | 1 |
20 | 10ml样品瓶 | 100 |
21 | 样品瓶盖+隔垫 | 100 |
22 | 干燥瓶(带瓶盖) | 1 |
23 | 干燥瓶密封圈 | 2 |
24 | 脱脂棉球(防止管路堵塞和粉尘) | 1 |
25 | 进样针密封垫 | 1 |
26 | 汽化气体输送针管密封圈 | 2 |
27 | M6气路接头压塞(含锥形头) | 10 |
28 | 电源线 | 2 |
29 | 说明书 | 1 |
30 | 合格证保修卡 | 1 |
31 | 防烫手套 | 2 |
十三、 实测数据对比
米德水分仪自2010年起即开展水分检测仪器方面的服务,专门为不同领域的客户提供具有针对性的水分检测解决方案,包括不限于实时在线水分检测,快速加热法水分检测,卡尔费休法水分检测。针对不同的测试材料与需求可以提供不同的测试方案,而且完全可以替代进口品牌。我们作为源头厂家直销,可以为您售前 -售中-售后一条龙服务,相信总有一款水分仪适合您!
米德卡氏水分仪与进口仪器测试对比数据可以参考下方数据对比部分:
样品:中航锂电电池极片(同一环境下测得露点-45℃) | |||
序号 | 米德MDZY-KLKHF | 序号 | 梅特勒 C30+自动卡氏加热炉 |
样品1 | 109.8ppm | 样品1 | 101.3ppm |
样品1 | 111.1ppm | 样品1 | 108.6ppm |
样品2 | 105.2ppm | 样品2 | 97.1ppm |
样品2 | 101.5ppm | 样品2 | 103.5ppm |
样品3 | 133.6ppm | 样品3 | 124.4ppm |
样品3 | 120.8ppm | 样品3 | 120.0ppm |
样品:中金岭南电池极片(同一环境下测得露点-38℃) | ||||
型号 | 米德MDZY-KLKHF | 型号 | 瑞士万通 831+885 | |
正极 | 123.4ppm | 样品 1 | 128.7ppm | |
正极 | 116.3ppm | 样品 1 | 121.2ppm | |
负极 | 260.2ppm | 样品 2 | 253.4ppm | |
负极 | 276.3ppm | 样品 2 | 260.5ppm | |
样品:去离子水 | ||||
型号 | 米德MDZY-KLEX | 型号 | 瑞士万通 831 | |
10 ug | 9.1 | 10 ug | 9.3 | |
10 ug | 9.1 | 10 ug | 9.6 | |
10 ug | 9.3 | 10 ug | 9.4 | |
10 ug | 9.4 | 10 ug | 9.3 | |
100 ug | 98.1 | 100 ug | 98.6 | |
100 ug | 97.8 | 100 ug | 97.2 | |
100 ug | 97.9 | 100 ug | 94.5 | |
100 ug | 96.7 | 100 ug | 98.1 |
十四、 米德仪器售后服务
- 米德系列水分仪产品全年24小时售后
- 所有产品均免费保修一年,终身维护。
- 所有产品在运输过程中有损坏时,一切责任由我方承担,更换新品。
- 关于使用操作方法,我方有责任与义务教导买方技术使用人员至完全熟练为止。
