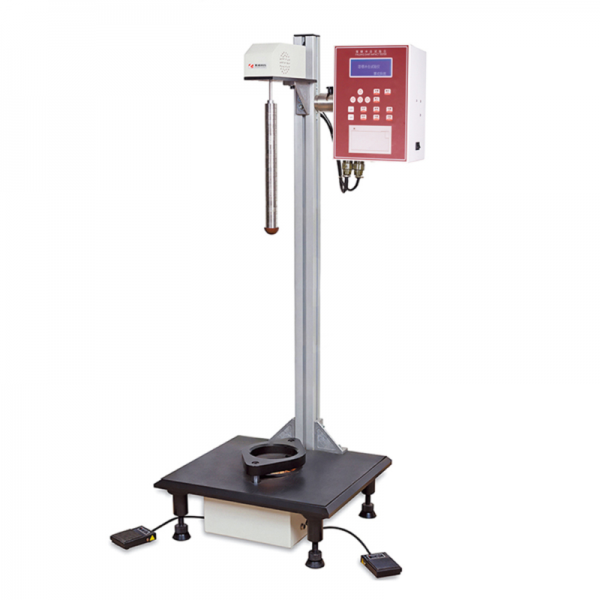

落镖冲击试验仪

描述

LSD-B1 落镖冲击试验仪用于厚度小于1mm的塑料薄膜或薄片在给定高度的自由落镖冲击下，测定50%塑料薄膜或薄片试样破损时的冲击质量和能量。

技术特征

• 国家标准、国际标准同时兼容
• 机械造型新颖、操作设计体贴入微、
• 试验方法A、B双模式设计
• 独特的照明观察灯、试验方便快捷

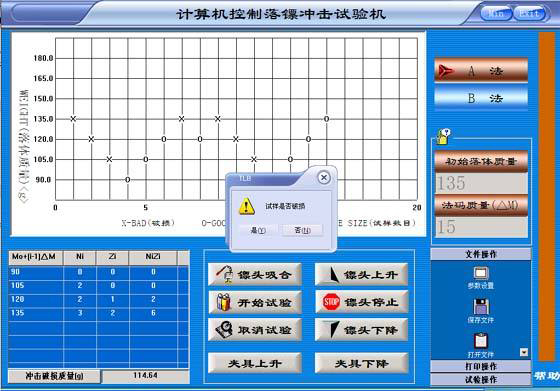

• 试验数据微型计算机处理
• 实验过程智能化、大大提高了工作效率
• 试样气动加紧、释放、减少了实验误差与试验时间
• 试验过程无需人工画图标记、数据参数系统液晶显示







工作原理

试验开始时，首先选择试验方法，估计一个初始质量和Δm值，进行试验，如果第一个试样破损，用砝码Δm减少落体质量；如果第一个试样不破，须用砝码Δm增加落体质量依此进行试验。总之，利用砝码减少或增加落体质量，取决于前一个试样是否破损。20个试样试验后，计算破损总数N，如果N等于10，试验完成；如果N小于10，补充试样后，继续试验直到N等于10；如果N大于10，补充试样后，继续试验直到不破损的总数等于10为止，最后由系统自动计算冲击结果。

基本操作步骤

系统上电—选择试验方法—估计初始冲量和M值——根据冲击结果增加或减少M值——系统自动计算进度——自动判断是否满足结束条件——显示试验结果——打印实验报告——试验结束



基础应用	薄膜、薄片	适用于厚度小于1mm塑料薄膜、薄片、复合膜的的抗冲击性能测试。如PE保鲜膜、缠绕膜、PET片材、各种结构的食品包装袋、重包装袋等
	铝箔、铝塑复合膜	适用于铝箔、铝塑复合膜的抗冲击性能测试
	纸张、纸板测试	适用于纸张、纸板的抗冲击性能测试



扩展应用	落球冲击测试	用于试样的抗落球冲击性能测试，将试样装夹在落球冲击试验夹具上，选用一定质量的落球，从一定高度对试样进行冲击，检查试样破损情况，判断试样的抗冲击性能
	肩衬冲击测试	用于肩衬的落镖冲击测试，将肩衬试样放在专用试验夹具上，选用一定质量的镖头，从一定高度对肩衬试样进行冲击，根据试样破损情况，判断试样的抗冲击性能

技术指标

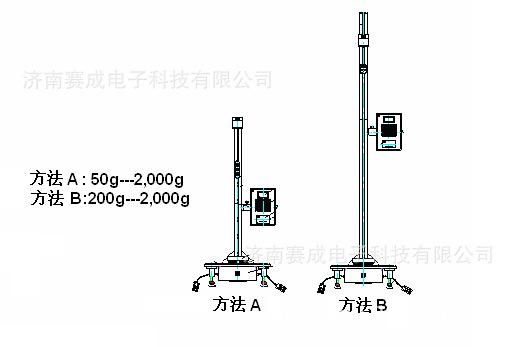

测量方法：A法、B法（可选）

测试范围：A法：50～2000g B法：300～2000g

0.66土0.01m（A法） 1.50土0.01m（B法）

测试精度：0.1g（0.1J）

试样装夹：气动

气源压力：0.6MPa（气源用户自备）

气源接口：Ф8mm 聚氨酯管

试样尺寸：＞150mm×150mm

电　　源： AC 220V 50Hz

净　　重： 70kg

标　　准

GB 9639、ASTM D1709、JIS K7124

配　　置

标准配置：A法配置、微型打印机

选 购 件：B法配置、专业软件、通信电缆

注：本机气源接口系Ф8mm聚氨酯管；气源用户自备。
